恒溫恒濕車間不但有溫度的要求，也有濕度的要求，所以我們不但要研究溫度場，也要研究濕度場。研究方法與溫度場的研究方法一樣。

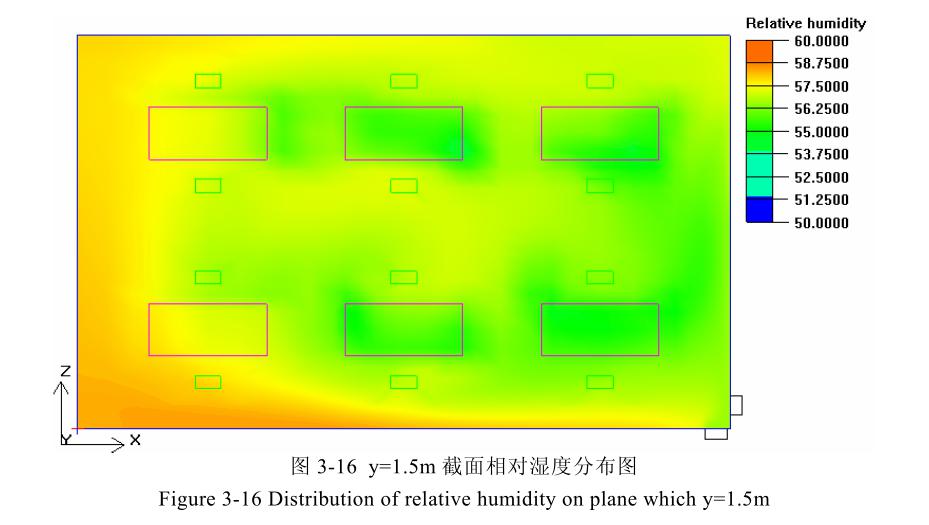

一方面，通過切片圖，截取工作面上的溫、濕度場，分析工作區的濕度情況是否滿足工藝要求。另一方面，通過曲線圖分析工作面上一條直線的濕度變化情況。分析溫度與濕度的均勻性。從圖3-16可以看出車間內工作面的相對濕度分度。與溫度場的情況類似，左側壁面附近的濕度比較高，部分工作區的濕度要求沒有達到。其他工作區的濕度基本上在設定值55％左右。

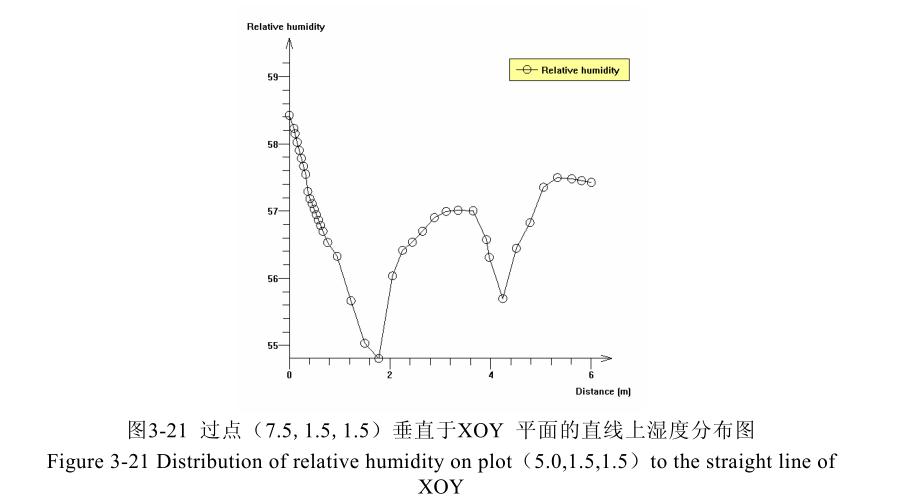

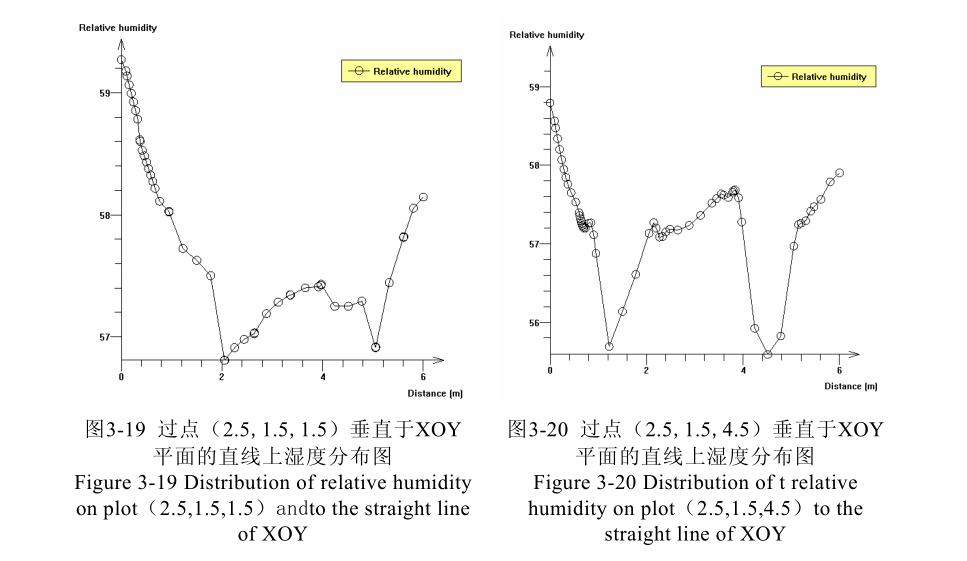

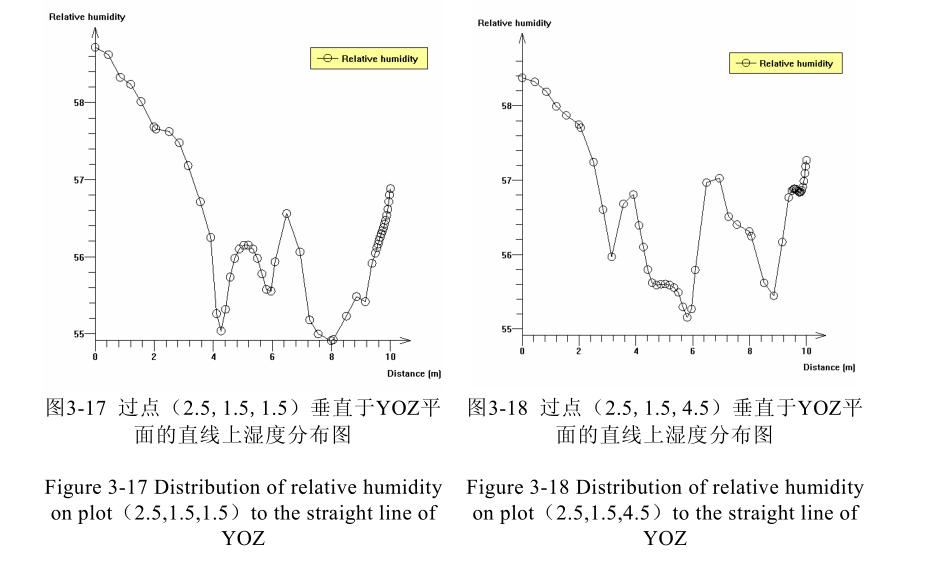

圖3-17~圖3-21是恒溫恒濕車間內六臺機床工作面上的五條直線的濕度曲線圖。







由圖3-17~圖3-21可以看出，這五張圖的變化趨勢一致，但是從這五張圖的數據來看，都超過設定值55％，且在60％之下，這是因?yàn)樗惋L(fēng)量大于理論送風量，因?yàn)樵诶碚撍惋L(fēng)量下，溫度場不滿足工藝要求的區域較多。對于濕度要求較嚴格的場合，特別要注意這個問題。http://www.dgzhenghang.cn
