正航技術介紹單臺泵抽樣及判定方法
1抽樣方法
1.1檢查批的組成
單臺泵經簡單匯集形成檢查批。檢查批可以與投產批、銷售批、運輸批相同或不同，由同一規格型號或不同規格型號、同一質量等級、生產條件和生產時間基本相同的單臺泵組成。但每個檢查批的批量不得超過15臺。
批的組成、批量大小以及識別批的方式等，應協商確定.
1.2抽樣方案
采用一次抽樣方案。每批樣本數為兩臺，不合格判定數為o.
1.3樣本的抽取
樣本應從檢查批中隨機抽取，可在批構成之后或在批的構成過程中進行-
1.4樣本的檢驗
抽取的樣本按第7章規定的方法進行檢驗.
2判定方法
每臺泵(樣本)必須符合本標準全部考核項目的技術要求為合格產品，凡達不到本標準規定的任何一項指標，均判定為不合格品。兩臺樣本均為合格品，則判該批為合格批，否則*，J該批為不合格批。
2.1測量方法
2.2測量裝置
2.3測試罩

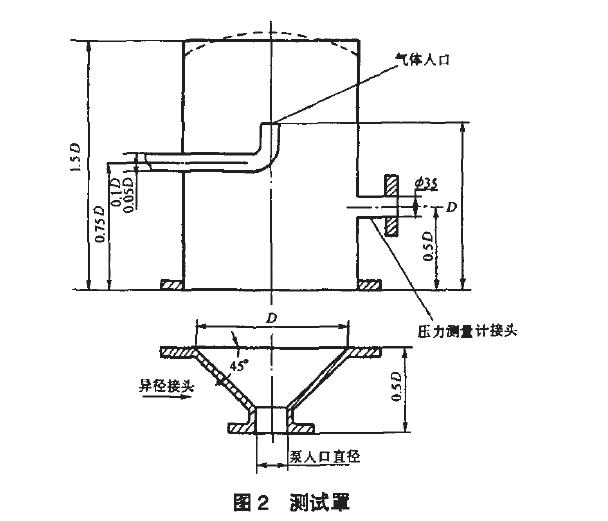

如圖2所示，形狀為困筒形.罩的軸向尺寸為1.5D.此處D是翠的內徑.試驗氣體進口在罩的軸
線上，并與連接法蘭的距離為D.進氣口的排列應使氣體自背離泵口的方向進入測試罩.測量人口壓力和極限壓力的真空計在距離連接法蘭O.5D處，其軸線垂直于罩的軸線.測試罩的軸線應垂直于泵人口法蘭平面。

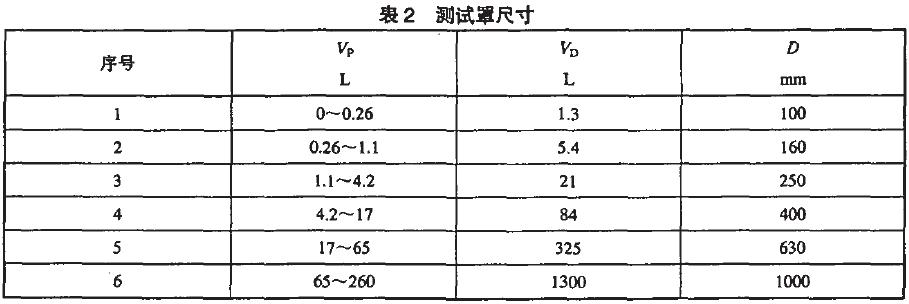

測試罩的容積Vo至少應是泵一個壓縮周期掃過容積憐的五倍。在泵人口必須連接一個異徑接頭，其長度不應超過0.5D(見圖1).對于給定規格的泵，罩尺寸在表2中給出.

3.壓力計
對于壓力離于或等于IPa時，其校準精度為土5%.對于更低壓力，校準精度為土10%。
3.1功率表和電流互感器
功率表和電流互感器應具有一級精度，并具有計量部門簽發的有效證書。
3.2測量條件
測量時應符合以下條件:
a)泵實際轉速與額定值之差小于土3%，
b)冷卻水流量和溫度應符合設計要求:
d)環境溫度在0'C-40'C之間，測量期間波動不大于士I'C，
e)測量氣體為干燥空氣，相對濕度不大于75%:
f)測氣鎮泵時，其摻氣量應符合設計要求.
3.3抽氣速率和極限壓力的測量
按GB!T 19956.1-20051I80 1607-1:1993和GB!T 19956.2-2005月80 1607-2:1989中的規定進行測量.
3.4消耗功率的測量
3.5測量方法
在不同人口壓力下，用功率表測泵驅動電動機的輸入功率，然后乘以電動機不同負荷下的效率，即為泵的消耗功率.
3.6測量步驟
關閉微調閥和輔助進氣閥.開泵運轉，待泵溫平衡后，開啟微詞閥和輔助進氣閥，使罩內壓力由低至高，逐點穩定，同時測取功率值，為使測得值具有要求的精度，應避兔功率表在面值二分之一以下使用.測量值應具有兩位有效數字.
對于氣鎮泵，應在上述測量以后，完全打開氣鎮閥，待泵溫再一次平衡后，重新測量氣鎮時的消耗功率.7.5工偉溫度的測量
泵在極限壓力下運轉Ih后，把溫度計固定在排氣閥附近，連續觀察3伽ùn，若溫度變化不超過n:.溫度計指示的最終溫度即為泵的工作溫度.
對于氣鎮泵，應在上述測量以后，完全打開氣鎮閥，繼續運轉Ih.再測量氣鎮時的工作溫度，工作溫度與極限壓力同時測量.
4.噪聲的測量
4.1位驗規則
4.2每臺泵必須經制造廠檢驗部門檢驗合格，并附有產品質量合格證方可出廠-

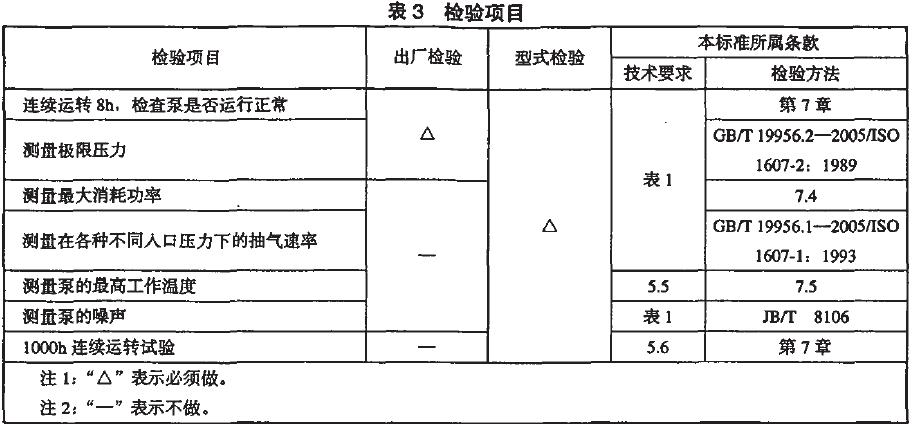

4.3泵的檢驗分出廠檢驗和型式檢驗.檢驗項目見表3.
