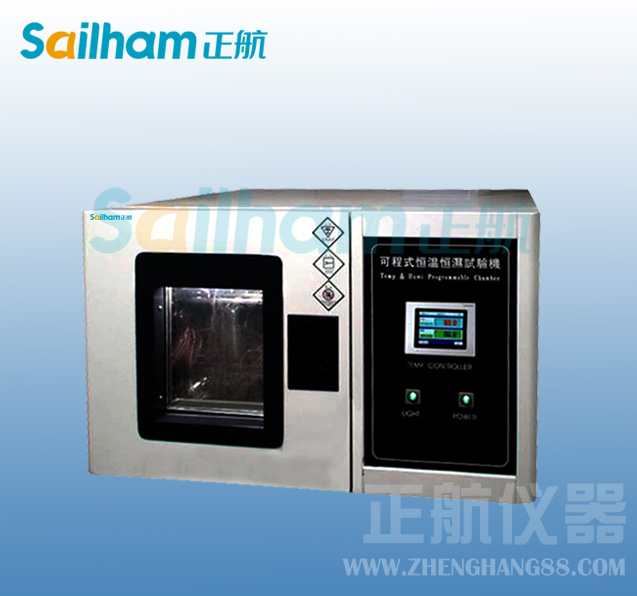

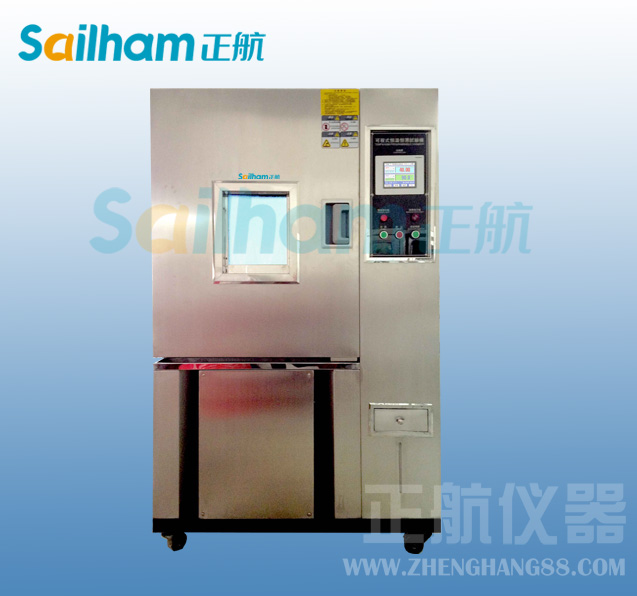

溫濕度箱的選擇


1、容積的選擇
將被試產品（元器件、組件、部件或整機）置入氣候環境箱進行試驗時，為了保證被試產品周圍氣氛能滿足試驗規范所規定的環境試驗條件，氣候箱工作尺寸與被試產品外廓尺寸之間應遵循以下幾點規定：
a）被試產品的體積（W×D×H）不得超過試驗箱有效工作空間的（20～35）％（推薦選用20％）。對于在試驗中發熱的產品推薦選用不大于10％。
b）被試產品的迎風斷面積與該斷面上試驗箱工作室總面積之比不大于（35～50）％（推薦選用35％）。
c）被試產品外廓表面距試驗箱壁的距離至少保持100～150mm，（推薦選用150mm）。
上述三點規定實際上是相互依存和統一的。以1立方米正方體箱子為例，面積比為1：(0.35～0.5）相當于體積之比為1：（0.207～0.354）。距箱壁100～150mm相當于體積之比為1：（0.343～0.512）?？偫ㄉ鲜鋈c(diǎn)規定，氣候環境試驗箱的工作腔容積至少應是被試產品外廓體積的3～5倍。作出這種規定的理由有以下幾點：
1〕被試驗件置入箱體后擠占了流暢的通道，通道變窄將導致氣流流速的增加。加速氣流與被試驗件之間的熱交換。這與環境條件的再現不符，因?yàn)樵谟嘘P(guān)標準中對涉及溫度環境試驗都規定試驗箱內試驗樣件周圍的空氣流速不應超過1.7m/s，以防止試驗樣件和周圍氣氛產生不符合實際的熱傳導。在空載時試驗箱內平均風速為0.6～0.8m/s，不超過1m/s，滿足a)、b)兩點要求所規定的空間及面積比時，流場的風速可能增大（50～100）％，平均風速為（1～1.7）m/s。滿足標準規定的要求。如果在試驗中不加限制地加大試驗件的體積或迎風斷面積，則實際試驗時氣流風速將增大到超出試驗標準所規定的風速，其試驗結果的有效性將受到懷疑。
2〕氣候箱工作腔內環境參數〔如溫度、濕度、鹽霧沉降率等〕的精度指標都是在空載狀態下檢測的結果，一旦置入被試驗件后，對試驗箱工作腔內環境參數的均勻性將產生影響，試驗件占有的空間越大，這種影響也就越嚴重。實測試驗數據表明，流場中迎風面與背風面的溫差可達到3～8℃，嚴重時可大到10℃以上。因此，必須盡量滿足a〕、b〕兩項要求，以保證被試產品周圍環境參數的均勻性。
3〕根據熱傳導的原理，箱壁附近氣流的溫度通常與流場中心溫度相差2～3℃，在高低溫的上下限時，還可能達到5℃。箱壁的溫度與箱壁附近流場的溫度又相差2～3℃（視箱壁的結構和材料而定）試驗溫度與外界大氣環境相差越大，上述溫差也越大，因此，距箱壁（100～150mm）距離內的空間是不可利用空間。
2、溫度范圍的選擇
目前，國外溫度試驗箱的范圍大體上為－73～＋177℃，或－70～＋180℃。國內多數廠家一般為－80～＋130℃，－60～＋130℃，－40～＋130℃，也有高溫到150℃。這些溫度范圍通?？梢詽M足國內絕大多數軍用、民用產品溫度試驗的需要，除非確有特殊需要，如安裝位置靠近發動機等熱源的產品外，不可盲目提高溫度上限。因?yàn)樯舷逌囟仍礁?，箱體內外的溫差越大，箱體內部流場的均勻性也越差?？衫玫墓ぷ魇殷w積也就越小。另一方面，上限溫度值越高，對箱壁夾層中保溫材料（如玻璃棉等）的耐熱性要求越高。箱體密封性的要求也越高，使箱體的制作成本增加。
3、濕度范圍的選擇
國內外環境試驗箱給出的濕度指標大都是20～98％RH或30～98％RH，如果濕熱試驗箱沒有除濕系統，則濕度范圍為60～98％，這一類試驗箱只能做高濕試驗，但它的價格低得多。值得注意的是在濕度指標后面應該注明相應的溫度范圍，或給出露點溫度。因?yàn)橄鄬穸仁桥c溫度直接相關的，對于同樣的含濕量，溫度越高，相對濕度就越小，如含濕量為5g/Kg（指1公斤干空氣中含有5克的水蒸汽），當溫度為29℃時，相對濕度為20％RH，溫度為6℃時，相對濕度為90％RH，當溫度降至4℃以下，相對濕度超過100％，在箱體內會出現結露現象。
實現高溫、高濕只需要往箱體空氣中噴水蒸汽或霧化的水珠，進行加濕。低溫低濕則相對難于控制，因?yàn)榇藭r的含濕量很低，有時比大氣中的含濕量低很多，需要對箱體內流動的空氣除濕，使空氣變得干燥。目前國內外絕大多數的溫濕度箱都采用制冷除濕的原理，是在箱體的空氣預調室內加一組制冷光管。當濕空氣經過冷管時，其相對濕度會達到100％RH，因空氣飽和在光管上結露，使空氣變得更干燥。這種除濕方式理論上可達到零度以下的露點溫度，但是當冷點表面溫度到達0℃時，光管表面結露的水滴會結冰，從而影響光管表面的熱交換，使除濕能力下降。又因?yàn)橄潴w不可能密封，大氣中的濕空氣會滲入到箱體內，使露點溫度回升。另一方面，在光管間流動的濕空氣只是在和光管（冷點）接觸的瞬間達到飽和狀態而析出水蒸汽，因此這種除濕方法很難使箱體內的露點溫度在到0℃以下。實際所達到的露點溫度為5～7℃。露點溫度5℃相當于含濕量為0.0055g/Kg，對應相對濕度20％RH的溫度為30℃。如果要求溫度20℃進相對濕度達到20％RH，此時的露點溫度為－3℃，采用致冷方式除濕是很困難的，必須選用空氣干燥系統才能實現。
4、控制方式的選擇
溫度、濕度試驗箱有恒定試驗箱、交變試驗箱兩種情況。普通的高低溫試驗箱一般指的是恒定高低溫試驗箱，其控制方式為：設定一個目標溫度，試驗箱具有自動恒溫到目標溫度點的能力。恒定溫濕度試驗箱的控制控制方式也類似，設定一個目標溫度、濕度點，試驗箱具有自動恒溫到目標溫度、濕度點的能力。高、低溫交變試驗箱具有設定一條或者多條高低溫變化、循環的程序，試驗箱有能力根據預置的曲線完成試驗過程，并且可以在升溫、降溫速率能力的范圍內，控制升溫、降溫的速率，即可以根據設定的曲線的斜率控制升溫、降溫速率。同樣，高低溫交變濕熱試驗箱也具有預置溫度、濕度曲線，并且根據預置進行控制的能力。當然，交變試驗箱都具有恒定試驗箱的功能，但交變試驗箱的制造成本較高，因?yàn)榻蛔冊囼?yàn)箱需配置有曲線自動記錄裝置、程序控制儀，還須解決試驗箱在工作室內溫度較高的情況下開啟制冷機等問題，因此，交變試驗箱的價格比恒定試驗箱的價格一般要高20%以上。因此，我們應當實事求是的以試驗方法的需要為出發點，選用恒定試驗箱或者是交變試驗箱。

5、變溫速率的選擇
普通的高低溫試驗箱沒有降溫速度的指標，從環境溫度降溫到標稱的溫度的時間一般為90～120min。高低溫交變試驗箱、高低溫交變濕熱試驗箱都有變溫速度的要求，其變溫速率一般要求1℃/min，在此速率的范圍內速度可調。而快速溫度變化試驗箱的變溫速率較快，升溫、降溫速率可以達到3℃/min～15℃/min，在某些溫度段升溫、降溫速率甚至可以達到30℃/min以上。各種規格、速度的快速溫度變化試驗箱的溫度范圍一般都是相同的，即－60～＋130℃，但考核降溫速度的變溫范圍卻不盡相同，根據試驗不同的試驗要求，快速溫度變化試驗箱變溫范圍有的是－55～＋80℃，而有的是－40～＋80℃。
關于快速溫度變化試驗箱的變溫速率有兩種提法，一種是全程平均升降溫速度，一種是線形升降溫速度（實際上是每5 min平均速度）。全程平均速度是指在試驗箱的變溫范圍內，溫度與溫度之差值與時間之比。目前國外各環境試驗設備生產廠家提供的變溫速率的技術參數都是指的全程平均速率。線形升降溫速度指在任意的每5 min時間段內，能夠保證的變溫速率。而實際上對于快速溫度變化試驗箱來說，保證線形升降溫速度的難度、關鍵的一段是，在降溫段最后的一個5 min的時間段內，試驗箱可以達到的降溫速率。從某種角度講，線形升降溫速度（每5 min平均速度）更科學。因此試驗設備具有全程平均升降溫速度和線形升降溫速度（每5 min平均速度）這兩個參數。一般來說，線形升降溫速度（每5 min平均速度）是全程平均升降溫速度的1/2。
6、風速
有關標準規定，進行環境試驗時溫濕箱內的風速應小于1.7m/s，對于試驗本身來說，風速越小越好，風速過大會加速試驗件表面與箱體內流動氣流的熱交換，于試驗的真實性不利。但為了保證試驗箱工作室內的均勻性，試驗箱內具有循環風是必需的。但是快速溫度變化試驗箱以及溫度、濕度、振動等多因素綜合環境試驗箱，為追求變溫速率，必須加快箱體內循環氣流的流速，風速通常在2～3m/s。因此，對于不同的使用目的，風速的限制是不一樣的。
7、溫度波動度
溫度波動是一個比較容易實現的參數，所有環境試驗設備廠家生產的多數的試驗箱實際的溫度波動都可以控制在±0.3℃的范圍以內。

8、溫度場均勻度
為了更正確地模擬產品在自然界所遭受的實際環境狀況，在環境試驗中必須保證被試產品的周邊處在同一溫度環境條件下，為此，必須對試驗箱內的溫度梯度和溫度的波動度加以限制。在國軍標GJB150.1－86軍用設備環境試驗方法總則中明確規定“試驗樣品附近測量系統的溫度應在試驗溫度的±2℃以內，其溫度工不超過1℃/m或總的值為2.2℃（試驗樣品不工作）”。

9、濕度的精度控制
環境試驗箱中測量濕度多數是采用干濕球法，環境試驗設備的制造標準GB10586要求，相對濕度偏差應在±２３％RH。為滿足濕度控制精度的要求，濕度試驗箱的溫度控制精度較高，溫度波動一般小于±0.2℃。否則很難達到濕度控制精度的要求。

10、冷卻方式選擇
試驗箱如果帶有制冷系統，制冷系統需要進行冷卻。試驗箱有風冷、水冷兩種形式。

風冷水冷使用條件設備安裝簡便，只需要接通電源即可使用。環境溫度應低于28℃，如果環境溫度高于28℃對制冷效果有一定的影響（配備空調）需配置循環冷卻水系統。換熱效果較差（相對于水冷方式）穩定、良好對使用環境的影響會導致試驗箱周圍的空氣溫度上升。不影響試驗箱周圍的溫度。噪聲較大（相對于水冷方式）較小結論選擇何種冷卻方式，應結合試驗室的實際情況而定。在條件允許的情況下，優先考慮選擇水冷方式。但如果選用的試驗箱的制冷系統很小，也可以優先考慮選擇水冷方式。

風冷水冷使用條件設備安裝簡便，只需要接通電源即可使用。環境溫度應低于28℃，如果環境溫度高于28℃對制冷效果有一定的影響（配備空調）需配置循環冷卻水系統。換熱效果較差（相對于水冷方式）穩定、良好對使用環境的影響會導致試驗箱周圍的空氣溫度上升。不影響試驗箱周圍的溫度。噪聲較大（相對于水冷方式）較小結論選擇何種冷卻方式，應結合試驗室的實際情況而定。在條件允許的情況下，優先考慮選擇水冷方式。但如果選用的試驗箱的制冷系統很小，也可以優先考慮選擇水冷方式。四、溫濕度試驗設備狀況分析
1〕溫濕度環境試驗設備的生產是持續了幾十年的機械制造行業，其基本技術（如制冷，加熱）已經成熟。便是隨著工業技術的進步和發展，很多新的應用技術不斷引入到環境試驗設備中，如計算機技術，模糊控制理論，多箱同步運行等，因此，很難給制造廠家下一個孰優孰劣的武斷性結論。各個生產廠家積幾十年的制造經驗所生產的設備都是可以使用的，其工作原理、所應用的技術，甚至結構、材料等都有很多相似之處。但是由于環境試驗設備 “多非標、多品種、小批量”的生產方式的制約，產品的可靠性始終是困繞國內、國外制造商的一個問題。關鍵在于生產廠家必須管理精細，工藝完備、檢測手段齊全、對質量認真負責（如通過ISO9000論證）。同時，環境試驗設備是一種耐用品，一些問題和設計缺陷需要多年使用才能暴露出來，通過統計分析才能發現問題所在。一個成熟的、高可靠性的產品往往需要多年改進、完善。因此，環境試驗設備生產廠家具有一定生產規模和生產歷史，是產品具有較高可靠性的必要條件之一。
2〕生產過程的質量控制。國內生產過程的質量控制有很大提高。生產過程的質量控制與生產廠家的管理水平、生產習慣有關，通過ISO9000的論證是生產過程質量控制走上規范化的一個標志。國內外生產溫濕度環境試驗設備的廠家在生產氣候環境試驗方面都積累了豐富的經驗。提供的都是可供使用的，在質量上都可信賴。至于究竟應該選用哪一家，哪一種型號的產品更符合要求，除了本文前面所述的一些原則和具體的技術指標要求外，還有一些值得重視和考慮的因素。
a〕性能/價格比。在對環境試驗設備的技術參數、可靠性充分考證的基礎上，性價比是應當考慮的重要因素。環境試驗設備的進口無一例外都是通過代理商在國內進行銷售的，價格的因素不僅取決于生產廠家的成本和利潤，還包含著很多中間環節費用及銷售提成。在相同的制造成本下，降低中間費用是降低訂貨價格的重要因素，同一國家相關技術指標的產品，制造成本大體相當，不同國家（指西方發達國家）生產的產品即使有差別也不會太大。
b〕滿足用戶需要的程度和能力。用戶訂購一臺溫濕度環境試驗箱，其要求依產品試驗的需要而不同，如有的三綜合試驗箱常常用于產品部件或組件和環境應力篩選試驗，此時設備的強制除濕能力以及附加空氣干燥系統的可能性是用戶應該重點關心的項目，如果有的用戶想利用三綜合試驗箱作環境試驗（如濕熱試驗），則風速可調整性就是必須考慮的因素。
c〕售后服務及設備故障的處理能力。任何一臺設備在使用中不可能不出故障，一旦出現問題使用者能否享受到及時的維修服務，或者能根據設備自身具有的故障診斷能力很快確定出故障處理辦法，使設備盡快恢復性能，重新投入使用。在這方面，國內外的生產廠家都已經或正在做出積極的努力，如建立快速反應的維修隊伍，如在計算機控制系統中增加診斷及故障預警系統軟件，用戶可根據計算機提供的信息，盡快處理故障。
