球文承結構示意圖

文章出處：正航儀器責任編輯：發表時間：2014-05-30

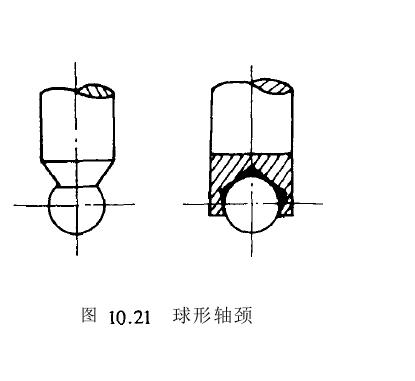

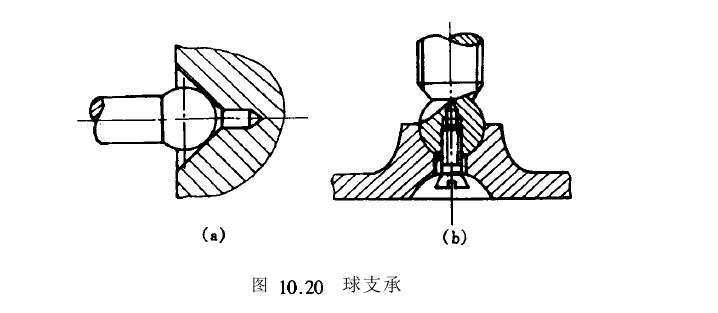

球支承如圖10.20所示，由球形軸頸與具有內錐面或內球面的軸承組成。錐形軸承裝配簡單，但接觸面積小，只適合裁荷或轉速很小的條件下使用。當軸承工作面為內圓錐面時，圓錐角。球支承的球形軸頸可與軸制成一體(圖10.21)，或用波球鑲到軸上，并沖鉚防止?jié)L珠滑落(圖10.21)。

球文承結構

球支承由于軸頸是球形，因此運動件除可繞本身軸線轉動外，還可在通過軸線的任意平面內擺動一定的角度．這是球支承主要的特點。因此，．它廣泛用于做各種調節螟訂的。

球文承示意圖

球支承的摩擦半徑大致和頂針支承的摩擦半徑相等，因而摩擦力矩也大致和頂針支承相等，但球支承的置中精度較高。為了能調節支承中的間隙，與頂針支承一樣，球支承兩端中的一個或兩個要設計成軸向可調的。調整結構和頂針支承相同。球面軸頸和軸制成一體，則材料常用45號鋼、T10等；軸承一般用青銅。為降低摩擦和磨損，支承工作表面的粗糙度應取為0.4。http://www.dgzhenghang.cn
